寧鋼2#高爐有效容積2500m3，高爐配套設計三座內燃式熱風爐,轉爐煤氣富化，廢氣余熱回收，風溫1200℃。高爐開爐不到一年，熱風爐拱頂熱電偶數值出現失真現象，檢修時打開拱頂大蓋檢查發現3座熱風爐拱頂中間耐材局部有坍塌現象，經過緊急搶修，清除了坍塌的部分IH磚，用金屬鋼管支模，采用了輕質澆注料進行修復處理。但是處理后不到一年,3座熱風爐拱頂溫度相繼顯示異常，現場處理時發現測溫孔有大小不一殘?jiān)氯?，拱頂耐材電偶孔道變形?dǎo)致電偶損壞,紅外測溫儀測溫?cái)?shù)據失真，影響2#高爐熱風爐正常的操作。為了解決高爐熱風爐拱頂耐材局部塌陷這一生產技術難題，在實踐中不斷摸索總結經驗，終找到適合的處理方案，為國內類似高爐熱風爐拱頂耐材局部塌陷問題的合理處置提供了科學指導。通過實踐總結和分析，得出熱風爐拱頂耐材中間局部坍塌原因有以下幾個方面:一是紅外攝像孔和熱電偶孔套管安裝中心存在偏差,導致生產中存在竄風現象;二是施工磚縫縫隙不符合施工要求(1#和2#高爐熱風管道耐材修復處理時發現施工砌筑磚縫大超過10mm);三是施工用耐材IH磚本身質量可能存在問題。熱風爐拱頂結構如圖1所示。

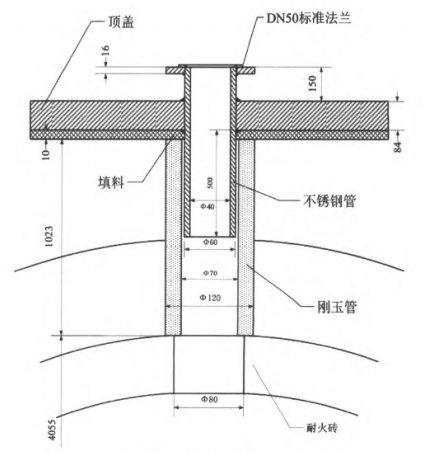

圖1熱風爐拱頂結構示意圖3#熱風爐拱頂前期先后處理兩次，次處理先清除了斜塌的部分IH磚，用金屬鋼管支模，采用了澆注料進行澆注，恢復了生產。因處理時深度比較淺，后經常發生熱電偶孔堵塞現象。第二次處理由內到外采用了剛玉管+澆注料(下部80%耐磨料+上部20%輕質料)。剛玉管底端與拱頂K質磚之間加墊了16mm的PMF材料，第二次處理后時間僅過3個月，拱頂大蓋中心區溫度高值達350℃，超出工藝控制的范圍。2#熱風爐拱頂?shù)乃菖c3#熱風爐拱頂相似,處理方案不同點是不定型耐材選用磷酸鹽輕質澆注料，澆筑方法同3#熱風爐次澆筑相同。1#熱風爐拱頂?shù)乃菖c3#熱風爐拱頂相似，處理方案不同點:1#熱風爐拱頂處理時更換熱電偶剛玉質套管，不定型耐材選用輕質隔熱澆注料，澆筑方法與3#熱風爐次基本相同。3#熱風爐拱頂?shù)诙翁幚頃r(shí)發現幾個問題,首先是澆筑料強度不夠?，F(xiàn)場清除次澆筑的輕質澆注料時，理論上，經過處理后澆注料已經燒結形成一個整體，強度較高，清理時需要消耗大量的人力、物力;但實際清除時，用鋼釬一捅就碎，該情況與設備(測溫?zé)犭娕?易損壞現象吻合。檢修人員1到3天都要疏通一次,由于拱頂溫度以及熱風爐壓力很高，疏通的時候經常有雜質被氣壓沖出，可能會吹到人的身上，對維修人員帶來比較重大的安全隱患。其次，剛玉管設計參數不合理。剛玉管設計參數:“Al?O?≥85%;高使用溫度1350℃，使用溫度1290℃。這種參數設計適合在新建熱風爐砌筑施工時使用。搶修時現場溫度較高，冷態的剛玉管安裝在拱頂測溫孔位置，受熱后不久就產生裂紋、破損。針對2#高爐熱風爐拱頂耐材局部塌陷的問題，首先對使用的耐材性能進行改進，設計院研究提出優選的耐火材料的性能指標，如表1所示。

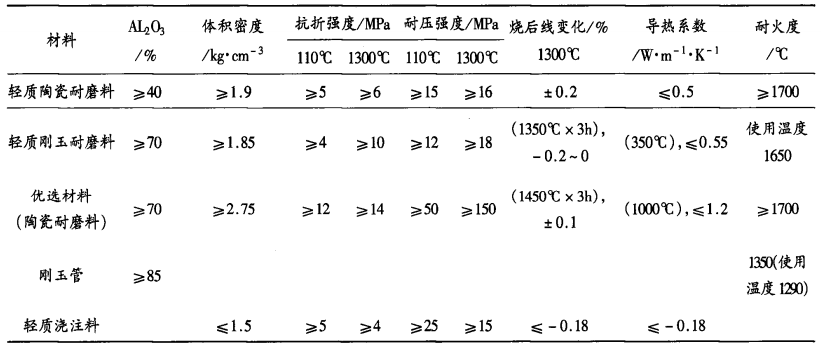

注：110℃代表110℃×24h,1300℃代表1300℃×3h
熱風爐拱頂耐材塌陷造成拱頂熱電偶溫度數值失真、大蓋溫度高的主要原因是測溫孔道竄風造成，從該部位的特點來說應該使用強度好、導熱系數低的隔熱耐火材料。由表1可以看出，輕質陶瓷耐磨材料，其耐火性能和熱傳導系數均能夠滿足拱頂?shù)囊?。結合現場實際情況及設計院提出的耐火材料性能指標選擇建議，為避免施工過程可能出現的影響因素，終采納優選材料(陶瓷耐磨料)+輕質澆注料+剛玉管作為施工耐材。3.2.1不同材質耐材結構比例的改進3#熱風爐第二次處理采用了剛玉管+耐磨料+輕質澆注料處理方式，耐磨料與輕質料的使用比例為8:2,處理時間僅過3個月，拱頂大蓋中心區溫度高值350℃。總結經驗之后，改進的施工方案中除了對耐磨料材質進行改進外，還適當加大輕質澆注料的比例，耐磨料與輕質料的比例為6:4。為避免剛玉套管受熱后產生裂紋、破損，在施工前采取措施進行保護處理，用碳化硅質灌漿料將多晶莫來石纖維毯在灌漿料里面浸泡直至完全泡透為止,包裹在剛玉管外徑上(能起到塑封作用，只要澆注料不直接與450弋左右高溫的剛玉管直接接觸就不會爆裂)，防止?jié)沧⒘吓c剛玉管直接接觸造成剛玉管爆裂，包裹后用8號鐵絲將其成螺旋狀纏繞，使用前一天需烘烤至450℃以上，再進行安裝。安裝時剛玉管底端包一層lcm厚的多晶莫來石纖維毯留做熱脹冷縮膨脹縫，原則上剛玉管頂端與法蘭大蓋間隙越小越好，防止大蓋竄氣。莫來石纖維氈的理化性能指標如表2所示。

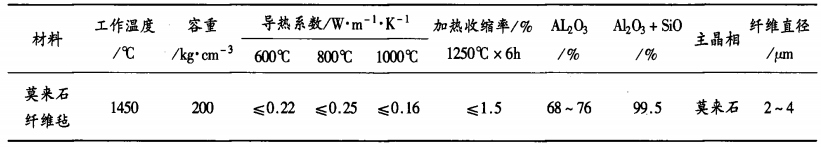

表2 莫來石纖維氈理化指標表

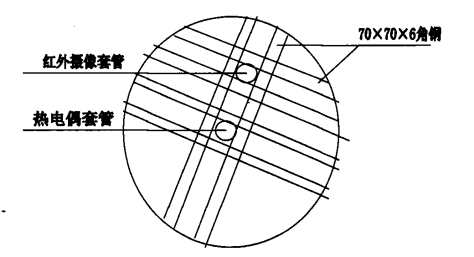

1)提前準備施工必備的工器具，強制攪拌機等施工用機具在設備運至現場前提前試車，保證設備運行完好;2)準備好施工用材料，在施工前一天將施工所用耐火材料，如耐磨澆注料、輕質隔熱料、耐火纖維毯、施工用水等在施工前用吊車將所用材料運到熱風爐拱頂;3)施工用電鎬等工具準備確認到位;5)施工開始前在熱風爐拱頂平臺下部裝設安全網。1)由檢修專業人員打開熱風爐拱頂大蓋;2)待打開大蓋后先清理纖維棉，用提前準備好的纖維散棉將2個測溫孔塞住，防止熱風竄出傷人;3)開始清理前，首先用鋼釬試探其結實程度，根據原有澆注料的強度來選用不同的清理方法：a)若原有澆注料易碎、易清理，則選用的清理方法為:采用自制專用鋼釬子搗打拆除，拆除下來的垃圾大塊及廢磚采用自制的夾子(自制專用夾子長度2m~3.5m)將廢料夾出放在預先鋪好的鐵板上，比較散碎的廢料垃圾則利用自制的鐵把加長的鐵鍬以及L行的刮料鋼板清理。b)如原有澆注料結塊強度高，則選用的清理方法為:原則上采用電鎬拆除，盡量減少使用次數，在剛開始拆除時可用，如果澆注料上部清理完后發現下部結塊嚴重時，則增加作業范圍，先清理下部澆注料外圍保溫磚，再清理結塊嚴重的澆注料。因剛玉管長度1000mm是達到K磚上層，當澆注料清理完至保溫磚部分后就避免使用電鎬。當清理完后一層M磚后嚴禁使用電鎬，防止電鎬槍頭打到K磚上，保護K磚的結構不受損壞。另外，施工現場是高溫作業，作業人員分成2批作業，保證施工的連續性。4)嚴格按照施工方案進行拆除施工，耐材清理完利用風管將準備施工表面進行吹掃干凈，清理完成經三方確認后方可進行下道程序。拆除工作結束前將提前烘烤準備好的剛玉管運至拱頂現場，首先在剛玉管內用事先準備好的莫來石纖維氈用?8mm鐵絲綁牢固放入剛玉管的底部塞住管子，將鐵絲從管子上端牽引出來。莫來石纖維氈塞好后，進行剛玉管安裝，在熱風爐拱頂大蓋開啟前做好標記，找好中心線。剛玉管安裝好后，首先,將剛玉管與拱頂磚孔之間的縫隙用莫來石纖維氈塞嚴，防止陶瓷耐磨料灌人其中;其次，陶瓷耐磨料在澆注前，先檢查紅外攝像孔和熱電偶孔套管中心偏差情況(見圖2)，無誤后再進行下步工作;第三，進行耐磨澆注料的施工(從K磚算起),將拱頂平臺上準備好的陶瓷耐磨料倒人要澆注的部分，每次倒入的耐磨料厚度應不低于200mm，邊倒人耐磨料邊用振搗棒振搗施工，保證耐磨料填充密實。當施工到600mm時改用輕質隔熱澆注料繼續施工400mm，澆注料頂面距離拱頂蓋預留50mm的間隙，將表面刮平，并用莫來石纖維毯填平，高出法蘭蓋40mm，法蘭蓋下覆蓋的莫來石纖維氈壓實。
莫來石纖維氈鋪設完畢，用螺紋鋼釬抽出剛玉管內所填塞的莫來石纖維氈并清理干凈。注意避免兩孔洞清理時爐內熱風竄出傷人事故，要做好相應防護。螺紋鋼釬制作成十字形(焊接十字手柄)，手戴防火手套，并戴頭罩，握住十字手柄清理。
清理完畢，由檢修專業人員將熱風爐拱頂大蓋復位，蓋嚴法蘭蓋，1800mm人孔法蘭蓋螺栓應確認擰緊。熱風爐拱頂K磚表面耐材拆除后，首先由專業鉆孔人員將下部孔道清理疏通，然后由施工人員安放2根剛玉管，在剛玉管內塞滿用鐵線綁好的莫來石纖維氈，中間插一根10#鋼筋，避免澆注料流進管內的同時還可調整剛玉管位置，澆筑完成后將其抽出。高溫作業過程中要做好相應防護，佩戴防火手套、頭罩等相關監護工作，注意避免兩孔洞清理時爐內熱風竄出傷人事故。2#高爐熱風爐拱頂耐火材料自2011年第三次處理后至今已使用8年多的時間，處理效果較為理想。在目前的使用過程中，偶爾也會出現熱電偶孔剛玉管出現損壞，熱電偶插不進去，紅外攝像孔完好等異常情況，人工用鋼釬處理一下即可。第三次處理前曾出現的“檢修人員每1到3天都要疏通一次，由于拱頂溫度以及熱風爐壓力很高，疏通的時候經常有雜質被氣壓沖出,稍不慎就吹到人的身上，對維修人員造成比較重大的安全隱患”的現象沒有再發生,滿足高爐生產需求。2#高爐熱風爐拱頂耐材局部班塌原因有紅外攝像孔和熱電偶孔套管安裝中心存在偏差、施工磚縫縫隙不符合施工要求和施工用耐材m磚本身質量可能存在問題。處理高爐熱風爐拱頂耐材局部坊塌技術是:對安裝拱頂熱點偶使用的剛玉管采取保溫方式，采取剛玉管+耐磨料+輕質澆注料施工處理方式。總結實踐，提出處理高爐熱風爐拱頂耐材局部坍塌的幾點建議：1)將DN1800大法蘭蓋處的密封墊片更換為更厚的金屬包覆陶瓷纖維(PMF)墊片，墊片厚度一般是8mm，建議加厚至12mm，但施工安裝后的壓縮厚度為5mm，這樣可以加強密封作用，盡量避免法蘭蓋螺栓處漏風現象的出現。2)剛玉管增加一項技術要求指標，熱震指數(1100℃)≤10次。更多耐火材料咨詢歡迎關注鄭州豫宏耐火材料有限公司waterpia.cn.
